摘要：遠傳壓力開關由一個彈簧管壓力開關和一個滑線電阻式發送器等所組成

?

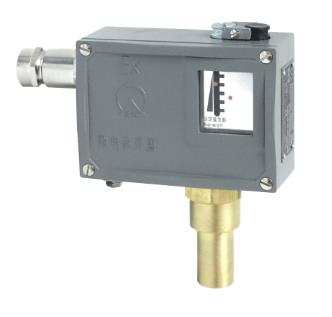

遠傳壓力開關由一個彈簧管壓力開關和一個滑線電阻式發送器等所組成，內部設置一滑線電阻式發送器，可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制，儀表也能就地指示壓力，以便于現場工藝檢查。適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。

遠傳壓力開關由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的電刷也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器輸出的4-20mA標準輸入送入到程控系統中。
